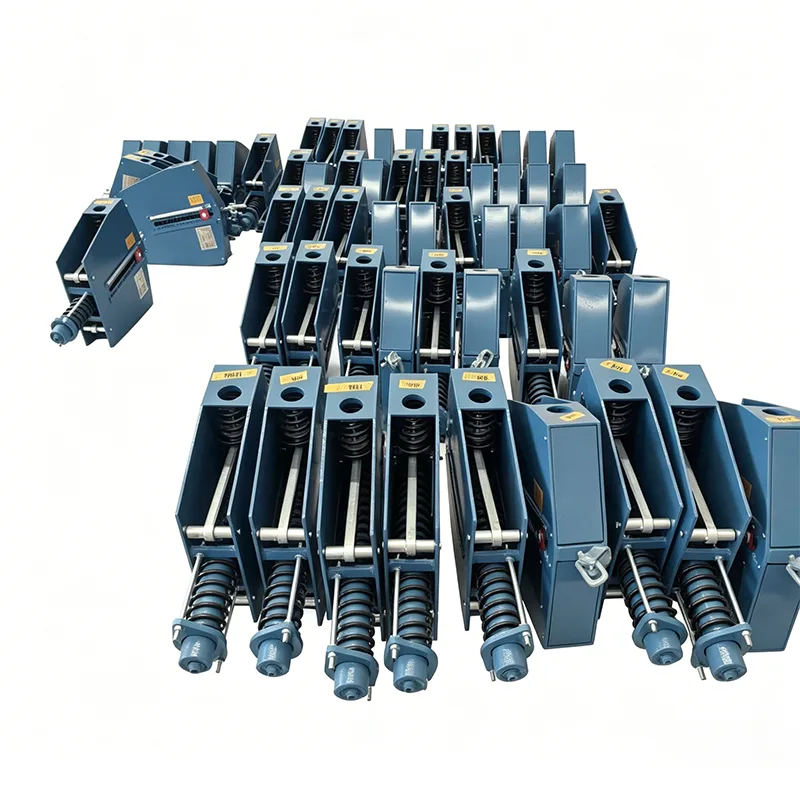

파이프라인이 큰 수직 변위(100mm 초과)를 경험하고 하중 변동에 극도로 민감한 경우 일반 가변 스프링 지지대의 하중 변동률(≤25%)은 과도한 파이프라인 응력, 장비 인터페이스 손상 및 심지어 파이프라인 파열로 이어질 수 있습니다. 수직 일정 스프링 지지대는 모멘트 균형 원리를 기반으로 전체 작업 스트로크에 걸쳐 거의 일정한 지지력(부하 변동률 ≤5%)을 제공하여 대변위 파이프라인의 응력 제어 문제를 완전히 해결합니다.
일정한 스프링 지지대/행거의 유형 테스트에서 얻은 하중 변위 곡선. 가로축은 변위를 나타내고 세로축은 하중을 나타냅니다. 곡선은 전체 작업 이동에 걸쳐 대략 수평을 유지하며 열팽창 및 수축으로 인해 배관이 휘어질 때 지지력이 기본적으로 일정하게 유지된다는 것을 보여줍니다.
이 유형 테스트는 고정 스프링 장치의 하중 불변성, 전체 이동 안정성 및 작동 신뢰성을 검증합니다. 모든 생산 단위는 배송 전에 부하 교정을 거치며, 부하 편차는 ANSI/MSS-SP-58-2018 및 NB/T47038-2013에 따라 ±6% 이내로 제어됩니다.
본 제품은 주증기 배관 및 기타 고온·고압 배관 등 열변위가 큰 산업용 배관 시스템에 적용 가능합니다.
수직 고정 스프링 지지대는 스프링 힘과 연결 메커니즘에 의해 생성된 모멘트 사이의 상호 균형을 활용합니다. 파이프라인이 위아래로 움직일 때 스프링 변형은 캠과 연결 시스템에 의해 정밀하게 보상되어 출력 지지력을 안정적으로 유지합니다. 이 설계는 파이프라인 변위로 인한 부하 변동을 완전히 제거하여 파이프라인과 연결된 장비를 추가 응력으로부터 보호합니다.
| 상수 스프링 행거 사양표 | 예 |
| 모델/시리즈 | PH, LH, 캘리포니아, CS, TH |
| 부하 용량(작동) | 0.1kN - 500kN |
| 총 여행 | 50mm, 100mm, 200mm, 400mm |
| 실제 여행 | 최대 600mm |
| 부하편차(공차) | ±5%(표준) / ±3%(고정밀) |
| 설치 위치 | 수평 / 수직 |
| 하우징 마감 | 용융 아연 도금 / 에폭시 |
| 작동 온도 | -20°C ~ +80°C(주변) |
| 스프링 코일 재질 | 60Si2Mn / 50CrVA |
| 부하 조정 범위 | ±10%(필드 조정) |
표준 수직 고정 스프링 지지대는 현장 유지 관리 및 교체가 용이하도록 다음과 같은 독립적인 구성 요소로 구성된 모듈식 설계를 채택합니다.
▶ 스프링 어셈블리: 안정화 열처리를 거친 고강도 합금 스프링
▶ 모멘트 균형 메커니즘: 정밀 가공된 캠 및 연결 시스템
▶ 하중 조정 장치: 작동 중 미세 조정을 위한 상단 볼트 조정
▶ 변위 표시 시스템: 실시간 파이프라인 변위를 보여주는 명확한 눈금판
▶ 상부 및 하부 연결 어셈블리: 다양한 설치 조건에 적응할 수 있는 다양한 연결 옵션
▶ 보호 하우징: 먼지와 부식성 매체 유입을 방지하기 위한 완전 밀폐형 설계
|
장점 아이템 |
특정 성능 |
고객에 대한 가치 |
|
일정한 힘의 정확도 |
부하 변동률 ≤5%, 국가 표준 초과 |
파이프라인 응력을 줄이고 장비 서비스 수명을 연장합니다. |
|
컴팩트한 구조 |
기존 수평 고정 스프링 지지대보다 30% 더 작음 |
파이프 랙 공간을 절약하고 설치를 용이하게 합니다. |
|
쉬운 설치 |
배송 전 지정된 하중에 맞게 사전 조정됨 |
복잡한 현장 디버깅을 없애고 공사 기간을 단축합니다. |
|
간단한 유지보수 |
구성 요소를 교체할 수 있는 모듈형 디자인 |
가동 중지 시간을 줄이고 유지 관리 비용을 절감합니다. |
|
안전하고 신뢰할 수 있는 |
과부하 및 스트로크 제한 장치 장착 |
우발적인 손상을 방지하고 시스템 안전을 보장합니다. |
|
모델 시리즈 |
부하 범위(kN) |
정격 편향도(mm) |
작동온도(℃) |
적용 가능한 표준 |
|
VCH-50 |
0.5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |

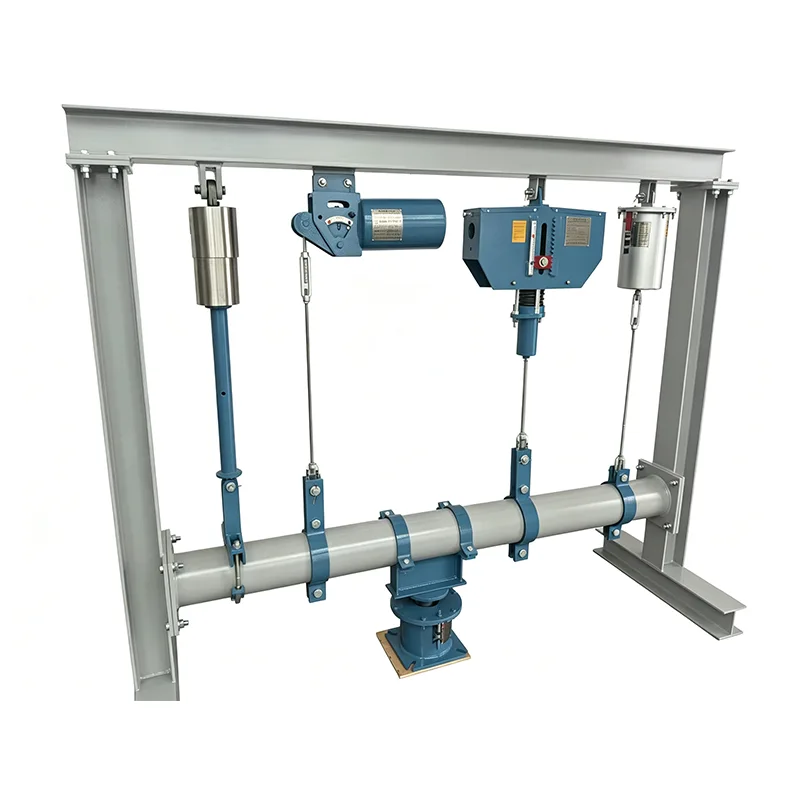

수직 고정 스프링 지지대는 수직 설치와 큰 변위가 필요한 다음 파이프라인 시스템에 특히 적합합니다.
▶ 발전소의 주 증기 파이프라인 및 재가열 증기 파이프라인
▶ 석유정제, 화학공장의 고온, 고압 공정 파이프라인
▶ LNG 터미널의 극저온 액체 파이프라인
▶ 제철소의 고로 가스 및 산소 파이프라인
▶ 도시 중앙난방용 고온 증기 본관
▶ 대형 저장탱크의 배관을 연결하는 입구 및 출구
▶ 설치 전 검사: 제품 모델, 하중, 처짐이 설계 요구 사항을 충족하는지 확인하고 운송 중 손상 여부를 확인합니다.
▶ 설치 주의사항: 지지대를 수직으로 유지하고 편차가 1°를 초과하지 않도록 하세요. 설치 후 운송 잠금 장치를 제거하십시오.
▶ 운영 전 시운전: 실제 현장 조건에 따라 부하를 미세 조정하여 파이프라인이 수평인지 확인합니다.
▶ 일일 유지 관리: 6개월마다 변위 표시기와 연결 볼트의 조임 상태를 점검합니다. 매년 종합점검을 실시
▶ 교체 주기: 제품 사용 수명은 일반적인 작업 조건에서 15~20년에 달할 수 있습니다.
당사의 수직 고정 스프링 지지대는 다음을 포함하여 전 세계 수많은 주요 프로젝트에서 검증되었습니다.
▶ 300MW 화력발전소의 주 증기 파이프라인 시스템
▶ 연간 1,000만 톤 규모의 정제 및 화학 통합 프로젝트
▶ LNG 터미널의 극저온 파이프라인 프로젝트
배송 전 모든 제품에 대해 포괄적인 사내 테스트가 수행됩니다.
배송 전 각 제품은 완전한 사내 테스트 과정을 거칩니다. 이 프로세스에는 치수 및 육안 검사, PMI(Positive Material Identification), 경도 테스트, 해당되는 경우 MT/PT 비파괴 테스트, 하중-변위 곡선을 사용한 스프링 하중 테스트 및 코팅 두께 측정이 포함됩니다. 공장 테스트 보고서(FTR) 및 재료 테스트 보고서(MTR)가 제공됩니다.
▶ 무료 기술 선택 및 파이프라인 스트레스 분석
▶ 비표준 제품에 대한 맞춤형 디자인 서비스
▶ 현장 설치 안내 및 기술 교육
▶ 12개월 보증 기간 및 평생 기술 지원
▶ 48시간 응답으로 긴급 예비 부품 공급
수직 고정 스프링 지지대에 대한 자세한 내용은 당사 기술팀에 문의하여 전문적인 선택 조언을 받으시기 바랍니다.
Q: 수직 및 수평 상수 스프링 지지대의 차이점은 무엇입니까?
A: 가장 큰 차이점은 설치 방식과 공간 점유에 있습니다. 수직 고정 스프링 지지대는 수직으로 설치되며 수평 공간을 덜 차지하므로 좁은 파이프 랙 영역에 적합합니다. 수평 고정 스프링 지지대는 수평으로 설치되며 더 많은 수직 공간을 차지하므로 헤드룸이 충분한 위치에 적합합니다.
Q: 수직 고정 스프링 지지대는 현장에서 하중을 조정할 수 있습니까?
답: 그렇습니다. 제품 상단에 전용 부하 조절 볼트가 장착되어 있어 배관 가동 중에도 정지 없이 미세 조정이 가능합니다. 조정 범위는 정격 부하의 ±10%입니다.
Q: 이 제품은 저온 환경에 적합한가요?
답: 그렇습니다. 극저온 재료와 특수 처리 공정을 채택한 특수 저온 모델을 제공합니다. -196℃의 낮은 온도에서도 정상적으로 작동할 수 있으며 LNG와 같은 극저온 파이프라인 시스템에 적합합니다.
