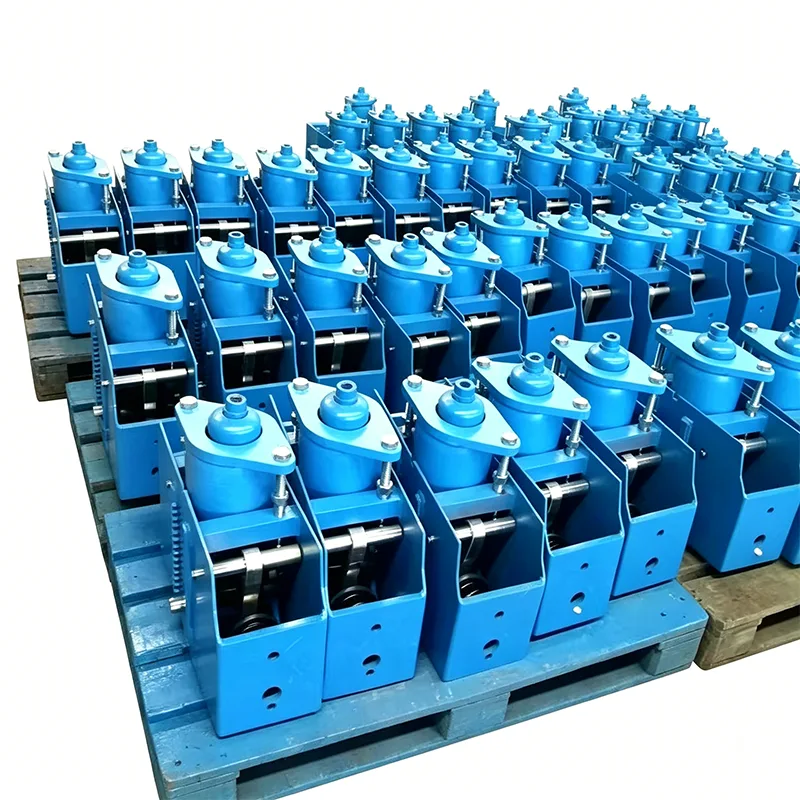

많은 산업 현장에서는 파이프라인 위 공간이 제한되어 수직 고정 스프링 지지대를 설치하는 것이 불가능합니다. 한편, 일부 파이프라인은 측면이나 아래의 지지가 필요하며 기존의 지지 방법은 큰 변위에서 일정한 힘 요구 사항을 충족하는 데 어려움을 겪습니다. 수평 고정 스프링 지지대는 이러한 문제를 해결하기 위해 특별히 설계된 전용 제품입니다. 파이프라인 아래 또는 옆에 수평으로 설치되어 전체 작업 스트로크에 걸쳐 안정적인 지지력을 제공하며 하중 변동률은 5% 이내로 제어됩니다.
수평 상수 스프링 지지대는 모멘트 균형 원리에 따라 작동합니다. 파이프라인이 수직 변위를 겪을 때 스프링의 탄성력은 정밀 연결 장치와 캠 메커니즘을 통해 일정한 출력 힘으로 변환됩니다. 수직 지지대와 달리 스프링 어셈블리가 수평으로 배열되어 무게 중심이 낮아지고 작동이 안정적이므로 특히 대하중 및 대용량 파이프라인 시스템에 적합합니다.
표준 수평 고정 스프링 지지대는 다음과 같은 주요 구성 요소가 포함된 통합 용접 프레임 구조를 채택합니다.
▶ 수평으로 배열된 원통형 나선형 스프링 어셈블리
▶ 고정밀 모멘트 밸런스 연동 시스템
▶ 측면 장착 하중 조정 메커니즘
▶ 이중 스트로크 제한 장치
▶ 시각적 변위 표시기
▶ 하단 장착 베이스
| 상수 스프링 행거 사양표 | 예 |
| 모델/시리즈 | PH, LH, 캘리포니아, CS, TH |
| 부하 용량(작동) | 0.1kN - 500kN |
| 총 여행 | 50mm, 100mm, 200mm, 400mm |
| 실제 여행 | 최대 600mm |
| 부하편차(공차) | ±5%(표준) / ±3%(고정밀) |
| 설치 위치 | 수평 / 수직 |
| 하우징 마감 | 용융 아연 도금 / 에폭시 |
| 작동 온도. | -20°C ~ +80°C(주변) |
| 스프링 코일 재질 | 60Si2Mn / 50CrVA |
| 부하 조정 범위 | ±10%(필드 조정) |
|
비교항목 |
수평 상수 스프링 지지대 |
수직 상수 스프링 지지대 |
|
설치 방법 |
파이프라인 아래 또는 옆에 수평으로 설치 |
파이프라인 위에 수직으로 설치됨 |
|
우주 점령 |
낮은 수직 공간, 높은 수평 공간 |
낮은 수평 공간, 높은 수직 공간 |
|
무게 중심 위치 |
낮고 우수한 작동 안정성 |
설치 기초에 대한 높고 까다로운 요구 사항 |
|
최대 부하 |
최대 1000kN |
일반적으로 500kN을 초과하지 않음 |
|
유지보수 편의성 |
측면 작업, 등반 필요 없음 |
상단 작업, 등반 작업 필요 |
|
적용 가능한 시나리오 |
오버헤드 공간이 제한된 대용량 파이프라인 |
수평 공간이 제한된 소하중 파이프라인 |
우리는 대부분의 산업 적용 요구 사항을 충족하는 6가지 표준 시리즈 수평 고정 스프링 지지대를 제공합니다.
|
모델 시리즈 |
정격하중범위(kN) |
표준편향(mm) |
사용온도범위(℃) |
설계 안전계수 |
|
HCH-50 |
1-30 |
50 |
-40~+450 |
1.6 |
|
HCH-100 |
5-80 |
100 |
-40~+450 |
1.6 |
|
HCH-150 |
10-150 |
150 |
-40~+450 |
1.6 |
|
HCH-200 |
20-300 |
200 |
-40~+550 |
1.6 |
|
HCH-300 |
50-600 |
300 |
-40~+550 |
1.6 |
|
HCH-400 |
100-1000 |
400 |
-196~+550 |
1.8 |
모든 제품은 GB/T 17116.2-2018, ANSI/ASME B31.1 및 DIN 2545 표준을 준수합니다.
▶ 초고하중: 최대 1000kN의 지지력을 제공하여 대형 파이프라인 및 장비의 요구 사항을 충족합니다.
▶ 높은 작동 안정성: 낮은 무게 중심의 수평 배치로 뛰어난 내진 성능을 제공하며 진도 8의 지진에도 견딜 수 있습니다.
▶ 안전하고 편리한 유지 관리: 측면 조정 및 검사로 등반 작업이 필요 없어 안전 위험이 줄어듭니다.
▶ 강력한 설치 적응성: 콘크리트 빔, 강철 구조물 또는 장비 기초에 설치 가능
▶ 넓은 부하 조정 범위: 정격 부하의 ±15% 이내에서 현장 조정이 가능합니다.
▶ 완전 밀봉 설계: 먼지, 빗물, 부식성 물질이 내부 메커니즘에 유입되는 것을 효과적으로 방지합니다.
수평 고정 스프링 지지대는 다음 산업 시나리오에서 널리 사용됩니다.
▶ 대형 화력 발전소의 주 증기 및 재가열 증기 파이프라인
▶ 석유 정제소의 수소화분해 및 유동 촉매 분해 장치 파이프라인
▶ 대형 LNG 터미널의 저장 탱크 입구 및 출구 파이프라인
▶ 제철소의 고로 열풍 파이프라인 및 전로 가스 파이프라인
▶ 원자력 발전소의 기존 섬 증기 파이프라인 시스템
▶ 도시 중앙난방용 대구경 고온 온수관
14년 동안 고정 스프링 지지대를 제조한 경험을 바탕으로 Yangzhou Tianshun Pipeline은 전 세계 350개 이상의 산업 프로젝트에 수평 고정 스프링 지지대를 성공적으로 적용했습니다. 모든 제품은 엄격한 품질 관리 절차를 거칩니다.
▶ 원료 관리: 모든 스프링 강은 Baosteel과 Angang에서 공급되며 각 배치는 스펙트럼 분석 및 기계적 특성 테스트를 거칩니다.
▶ 정밀 가공: 핵심 부품은 CNC 머시닝 센터를 사용하여 제조되어 IT7급 치수 정확도를 달성합니다.
▶ 스프링 테스트: 각 스프링은 3회의 전체 압축 테스트와 100,000회 피로 사이클을 거칩니다.
▶ 완전한 기계 시운전: 각 장치는 배송 전에 전체 행정 일정 힘 성능 테스트를 거쳐 부하 변동률이 5% 이하인지 확인합니다.
▶ 제3자 검사: SGS, BV, TUV 등 국제적으로 권위 있는 기관의 검사 보고서 제공 가능
당사의 품질 관리 시스템은 ISO 9001:2015 인증을 받았으며 당사 제품은 CE 및 API 인증을 획득했습니다.
▶ 무료 현장 조사 및 파이프라인 스트레스 분석
▶ 특수 설치 공간에 따른 맞춤형 디자인
▶ 전문 엔지니어가 현장 설치 안내 및 시운전 제공
▶ 12개월 보증 기간(보증 기간 동안 무료 수리 또는 교체)
▶ 평생 기술 지원 및 예비 부품 공급
수평 고정 스프링 지지대 또는 프로젝트에 대한 기술 선택에 대한 자세한 내용은 당사 영업팀에 문의하세요.
Q: 철골 구조물에 수평 고정 스프링 지지대를 설치할 수 있나요?
답: 그렇습니다. 우리는 콘크리트 기초, 강철 구조물 빔 및 장비 플랫폼에 적용할 수 있는 다양한 장착 베이스 형태를 제공합니다. 고하중 모델의 경우 설치 강도가 요구 사항을 충족할 수 있도록 기초 설계 권장 사항을 제공합니다.
Q: 수평 고정 스프링 지지대를 저온 환경에서 사용할 수 있습니까?
답: 그렇습니다. 우리는 304 또는 316L 스테인레스 스틸 재질을 채택하고 저온 충격 테스트를 통과한 특수 저온 모델을 제공합니다. -196℃의 낮은 온도에서도 정상적으로 작동할 수 있으며 LNG, 에틸렌과 같은 극저온 파이프라인 시스템에 적합합니다.
Q: 귀하의 제품 배송 시간은 얼마나 됩니까?
A: 표준 모델의 배송 시간은 30~45일이며, 맞춤형 모델의 경우 복잡성에 따라 45~60일이 소요됩니다. 긴급 주문의 경우 최단 배송 시간인 20일로 신속한 생산을 준비할 수 있습니다.
