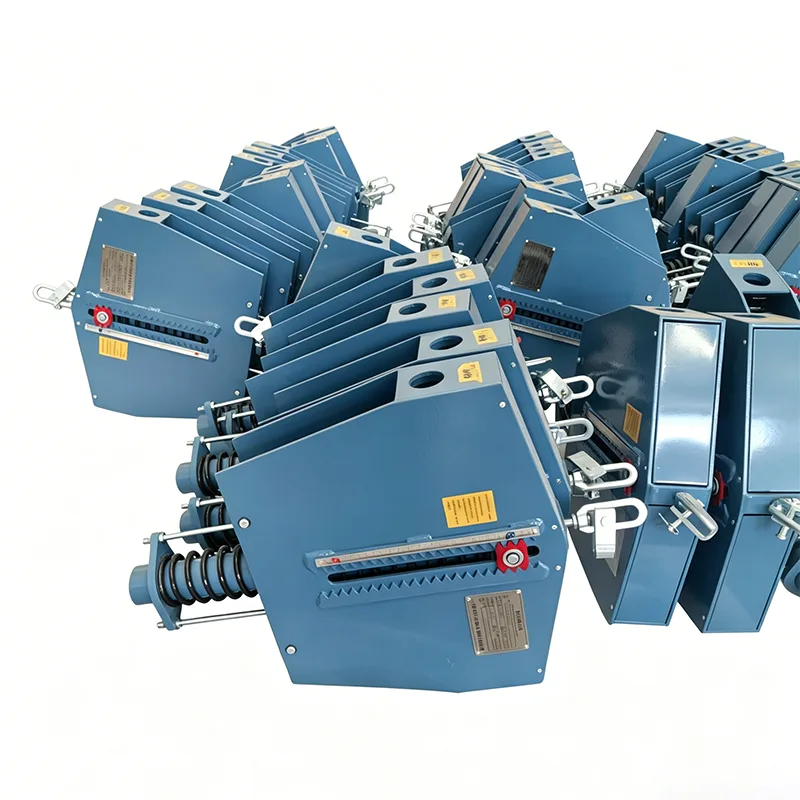

파이프라인에 대한 지속적인 스프링 지원

파이프라인에 대한 지속적인 Spring 지원

산업용 파이프라인 시스템을 작동하는 동안 지원 솔루션을 잘못 선택하면 다음과 같은 일련의 문제가 발생하는 경우가 많습니다.

▶ 과도한 파이프라인 응력: 고온 파이프라인이 열 변위를 겪을 때 지지력의 변화로 인해 용접 균열 및 접합부 누출이 발생합니다.

▶  장비 인터페이스 손상: 파이프라인의 열팽창 추력이 펌프, 압축기 등 민감한 장비에 전달되어 장비 오프셋 또는 밀봉 불량이 발생함

▶  서포트 및 행거 걸림 실패: 부적절한 설치 및 시운전으로 인해 스프링이 정상적으로 작동하지 않아 파이프라인 처짐 및 변형 발생

▶  높은 운영 및 유지 관리 비용: 빈번한 유지 관리 및 교체는 생산 연속성에 영향을 미칩니다.

이러한 일반적인 업계 문제를 해결하기 위해 우리는 14년간의 엔지니어링 실무를 통해 검증된 성숙한 솔루션인 파이프라인용 Constant Spring Support를 제공합니다.

일정한 스프링 지지대/행거의 유형 테스트에서 얻은 하중 변위 곡선. 가로축은 변위를 나타내고 세로축은 하중을 나타냅니다. 곡선은 전체 작업 이동에 걸쳐 대략 수평을 유지하며 열팽창 및 수축으로 인해 배관이 휘어질 때 지지력이 기본적으로 일정하게 유지된다는 것을 보여줍니다.

이 유형 테스트는 고정 스프링 장치의 하중 불변성, 전체 이동 안정성 및 작동 신뢰성을 검증합니다. 모든 생산 단위는 배송 전에 부하 교정을 거치며, 부하 편차는 ANSI/MSS-SP-58-2018 및 NB/T47038-2013에 따라 ±6% 이내로 제어됩니다.

본 제품은 주증기 배관 및 기타 고온·고압 배관 등 열변위가 큰 산업용 배관 시스템에 적용 가능합니다.

제품 기술 사양

상수 스프링 행거 사양표	예
모델/시리즈	PH, LH, 캘리포니아, CS, TH
부하 용량(작동)	0.1kN - 500kN
총 여행	50mm, 100mm, 200mm, 400mm
실제 여행	최대 600mm
부하편차(공차)	±5%(표준) / ±3%(고정밀)
설치 위치	수평 / 수직
하우징 마감	용융 아연 도금 / 에폭시
작동 온도	-20°C ~ +80°C(주변)
스프링 코일 재질	60Si2Mn / 50CrVA
부하 조정 범위	±10%(필드 조정)

제품 포지셔닝 및 핵심 가치

파이프라인용 일정한 스프링 지지 장치는 파이프라인 바닥 지지용으로 특별히 설계된 베이스형 일정한 힘 지지 장치로, 파이프라인 위에 리프팅 공간이 없고 기초 또는 플랫폼 위쪽에서 지지가 필요한 작업 조건에 적합합니다.

행거 유형과 달리 항력 스프링 지지대는 강철 빔, 콘크리트 기초 또는 지지 강철 구조물에 직접 배치되고 베이스를 통해 파이프라인 바닥에 연결됩니다. 파이프라인의 수직 열변위 전 과정에서 항상 안정된 지지력을 출력하며 하중변화율은 ±5% 이내로 제어되어 열변위로 인한 추가적인 응력을 근본적으로 제거합니다.

Yangzhou Tianshun Pipeline Technology는 2012년 설립 이후 전 세계 40여 개국의 전력 및 석유화학 프로젝트를 위한 수만 세트의 파이프라인 지원 제품을 제공하여 풍부한 현장 적용 경험을 축적해 왔습니다.

선택 가이드: 지속적인 힘 지원을 선택해야 하는 경우

업계 표준 NB/T 47038—2019 일정한 힘 스프링 지지대 및 행거에 엔지니어링 실무 경험을 결합하면 선택 기준은 다음과 같습니다.

심판조건	권장 솔루션
파이프라인 수직 열변위 ≥ 12mm	일정한 힘의 스프링 지지대 및 행거 우선순위 지정
파이프라인 수직 열 변위 ≤ 12mm	가변 힘 스프링 지지대 및 행거는 선택 사항입니다.
부하 변화율 요구 사항 ≤ 6%	일정한 힘의 스프링 지지대와 행거를 선택해야 합니다.
민감한 장비(증기 터빈, 펌프, 압축기)에 연결됨	일정한 힘의 스프링 지지대와 행거를 선택해야 합니다.
파이프라인 위에 리프팅 공간 없음	파이프라인에 대한 Constant Spring 지원 선택(기본 유형 지원)
파이프라인 위의 강철 구조물 빔	일정한 힘의 스프링 행거는 선택 사항입니다.

선택에 필요한 매개변수(정확한 일치 제공):

▶  파이프라인 작업 하중(파이프라인, 매체 및 단열층의 무게 포함)

▶  차가운 상태에서 뜨거운 상태까지 파이프라인의 수직 열변위 값

▶  작업 환경 온도 범위

▶  현장 설치 공간의 제약

▶  시행기준 요구사항(국가기준/화학기준/전력기준)

제품 기술 사양

매개변수 카테고리	기술 지표	비고
부하 범위	0.5kN ~ 800kN	초대형 부하 사양 맞춤 가능
변위 범위	50mm ~ 400mm	20% 변위 마진 권장
부하 불변성	≤±5%	6% 이하의 국가 표준 요구 사항을 능가함
작동 온도	-20℃ ~ 450℃	특별한 작업 조건에 맞게 맞춤화 가능
부하 조정 범위	±10%	현장 미세 조정 가능
설치 유형	기본형 지원	하단 루팅 설치
실행기준	NB/T 47038, HG/T 20644, GB/T 17116	고객이 지정한 표준을 따를 수 있음
스프링 소재	60Si2MnA 스프링강	진공열처리 공정
쉘 소재	Q345B 구조용 강철	일체형 용접 성형

다양한 지원 솔루션의 성능 비교

비교항목	일정한 힘의 스프링 지지대	가변 힘 스프링 지지대	견고한 고정 지지대
부하변화율	≤±5%	15%~25%	100%(변위 보상 없음)
적용 가능한 변위	>12mm, 최대 500mm	≤50mm	0(변위 없음)
파이프라인 스트레스에 미치는 영향	추가적인 스트레스가 거의 없음	특정 추가 스트레스	심한 응력 집중
장비 보호	최고, 최소 추력	평균	불량, 추력이 직접 전달됨
구조적 복잡성	상대적으로 높음	단순한	가장 단순한
조달비용	상대적으로 높음	중간	최저
전체 수명주기 비용	최저(유지보수 불필요, 긴 수명)	중간	최고 (잦은 유지보수)
권장 시나리오	고온 및 고압 장거리 파이프라인, 민감한 장비 연결	일반 온도의 중간 및 작은 직경의 파이프라인	열 변위가 없는 짧은 파이프라인

파이프라인용 상수 스프링 지지대의 초기 조달 비용은 상대적으로 높지만, 10년 이상의 전체 수명 주기의 관점에서 볼 때 유지 관리가 필요 없는 기능, 높은 신뢰성 및 낮은 고장률로 인해 종합 비용이 다른 솔루션보다 우수합니다.

생산 및 품질 관리 보증

배송 전 모든 제품에 대해 포괄적인 사내 테스트가 수행됩니다.

배송 전 각 제품은 완전한 사내 테스트 과정을 거칩니다. 이 프로세스에는 치수 및 육안 검사, PMI(Positive Material Identification), 경도 테스트, 해당되는 경우 MT/PT 비파괴 테스트, 하중-변위 곡선을 사용한 스프링 하중 테스트 및 코팅 두께 측정이 포함됩니다. 공장 테스트 보고서(FTR) 및 재료 테스트 보고서(MTR)가 제공됩니다.

제3자 인증에 대한 설명

내부 테스트는 ILAC가 인증한 제3자 테스트와 동일하지 않습니다. 제3자 입회시험이나 실험실 시험이 필요한 경우 별도의 선택서비스로 제공될 수 있습니다.

선택적인 제3자 검사 서비스(별도 견적)

1. 재료 테스트

이 서비스에는 화학 성분 분석, 인장 시험, 샤르피 저온 충격 시험 및 경도 시험이 포함됩니다.

2. NDT 용접

사용 가능한 방법에는 MT(자성 입자 테스트), PT(액체 침투 테스트), UT(초음파 테스트), RT(방사선 검사)가 있습니다.

3. 스프링 하중 성능 테스트

하중-변위 곡선이 포함됩니다.

4. 용융아연도금/에폭시코팅 부식방지 검사

5. 입회 테스트, 공장 감시 및 선적 전 검사(PSI)

우리의 차별화된 장점

LISEGA 국제 파이프 지원 시스템에 대한 벤치마킹

당사의 제품 로드 정확도, 테스트 표준 및 문서화 시스템은 LISEGA 국제 파이프 지원 시스템을 기준으로 벤치마킹되었습니다.

표준 국내 공급업체 그 이상

제품 자체만 제공하는 표준 국내 제조업체와 달리 당사는 모든 스프링 유닛에 하중-변위 곡선을 제공합니다. 또한 제3자 SGS 테스트 및 입회 검사 준비를 돕고 해외 프로젝트에 대한 PE/CPE 엔지니어의 문서 검토를 지원합니다.

일반적인 문제 및 해결 방법

현장 문제	가능한 원인	해결책
파이프라인 변위 중 지지대에서 발생하는 비정상적인 소음	롤러와 가이드 레일 사이의 마찰	정기적으로 그리스를 바르십시오.
설계와 일치하지 않는 실제 변위	파이프라인 응력 계산 편차	현장부하 ±10% 범위 내에서 미세조정 가능
과도한 스프링 압축	부적절한 선택 또는 과부하	부하를 다시 계산하고 일치하는 모델을 교체합니다.
지지대 변형	루팅 파운데이션 강도가 부족함	기반 강화 또는 지원 영역 확대
심한 부식	강한 환경 부식성	스테인레스 스틸 재질을 선택하거나 부식 방지 코팅을 추가하십시오.

우리의 서비스 프로세스

1.기술 상담: 전문 영업팀이 파이프라인 매개변수를 기반으로 선택 제안을 제공합니다.

2. 계획 확인 : 제품 사양 및 견적 발행, 기술 요구 사항 및 배송 시간 확인

3. 생산 및 제조: 주문에 따라 생산하고, 프로세스 중에 생산 진행 상황에 대한 피드백을 받을 수 있습니다.

4.공장심사 : 시험성적서 및 자격증을 첨부하여 전체검사를 실시합니다.

5. 물류 및 배송 : 기존 모델의 경우 7-15 일 배송, 합의 된주기에 따라 배송되는 맞춤형 제품

6. 애프터 세일즈 지원 : 설치 지침 제공, 24 시간 이내에 제품 품질 문제 대응

Yangzhou Tianshun Pipeline Technology는 항상 "안정적인 품질, 전문적인 서비스"라는 비즈니스 철학을 고수합니다. 당사의 제품은 미국, 영국, 브라질, 싱가포르, 남아프리카공화국 등 40여 개국의 엔지니어링 프로젝트에서 안정적으로 운영되고 있습니다. 파이프라인을 위한 Constant Spring Support를 선택한다는 것은 글로벌 엔지니어링 관행을 통해 검증된 안정적인 파이프라인 지원 솔루션을 선택한다는 것을 의미합니다.
