스탠딩 상수 스프링 지지대

2012년에 설립된 Yangzhou Tianshun Pipeline Technology Co., Ltd.는 14년 동안 파이프라인 지원 제품 제조에 주력해 왔으며 제품은 전 세계 40개국 이상에 서비스를 제공하고 있습니다. Standing Constant Spring Support는 파이프라인 위에 리프팅 공간이 없고 하단 지지대가 필요한 작업 조건을 위해 특별히 설계된 제품입니다. 이는 베이스를 통해 강철 빔, 콘크리트 기초 또는 지지 플랫폼에 배치되어 파이프라인에 대한 지속적인 상향 지지력을 제공하고 공간이 제한된 시나리오에서 파이프라인 변위 보상 문제를 완벽하게 해결합니다.

스탠딩 타입을 선택하는 이유는 무엇입니까? 공간이 제한된 시나리오를 위한 솔루션

실제 엔지니어링에서 많은 파이프라인은 상단 서스펜션 솔루션을 채택할 수 없으며 하단 지지대를 사용해야 합니다.

▶  파이프 갤러리의 하단 레이어 파이프라인: 가장 낮은 레이어 파이프라인 위에 매달 수 있는 강철 구조 빔이 없습니다.

▶  장비 상단 파이프라인: 장비 바로 위에 파이프라인이 배치되어 있으며 위쪽에 인양 지점이 없습니다.

▶  콘크리트 트렌치의 파이프라인: 상부 공간이 좁은 파이프 트렌치의 파이프라인

▶  대구경 파이프라인: DN800 이상의 파이프라인, 지나치게 긴 서스펜션 로드는 불안정하기 쉽습니다.

▶  진동에 민감한 파이프라인: 펌프 입구 및 출구 파이프라인, 하단 지지대는 서스펜션보다 안정성이 더 좋습니다.

▶  개량 프로젝트: 기존 강철 구조물은 새로운 리프팅 지점을 추가할 수 없으며 기초의 지원만 가능합니다.

이러한 시나리오에서 Standing Constant Spring Support는 실행 가능한 유일한 일정한 힘 지원 솔루션입니다.

제품 기술 사양

종합적인 비교: 스탠딩 타입과 서스펜션 타입

제품 구조 및 핵심 기능

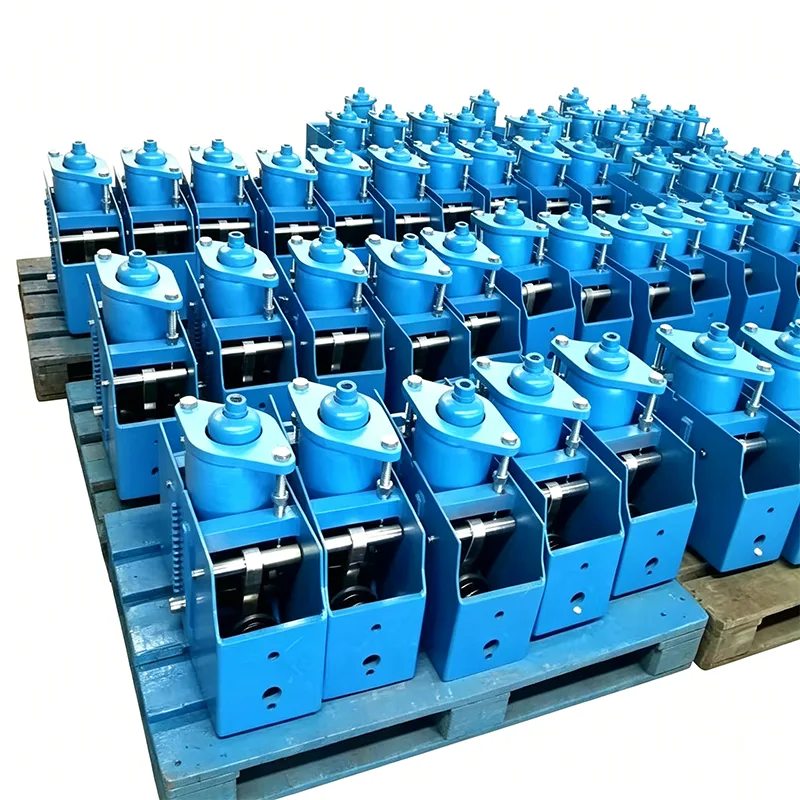

스탠딩 상수 스프링 지지대는 주로 다음 부분으로 구성된 수직 상자 구조를 채택합니다.

베이스 플레이트 : 하중 분산 및 안정성 확보를 위한 넓은 바닥판

스프링 박스: 내장된 항력 스프링 메커니즘, 수직 배열

지지대 상판: 파이프라인 파이프 지지대와 연결되어 높이를 미세 조정할 수 있습니다.

변위 표시기: 쉽게 관찰할 수 있도록 측면에 시각화됨

잠금 장치: 운송 및 설치 중에 스프링을 잠급니다.

핵심 기능

매우 낮은 높이 디자인

수직 스프링 배치, 동일 사양의 서스펜션 타입 대비 전체 높이 40% 낮음

파이프 트렌치, 장비실 등 바닥 높이가 제한된 공간에 적합합니다.

특수한 작업 조건에 맞춰 더 짧은 사양 맞춤 가능

뛰어난 안정성

서스펜션형 대비 베이스 면적 3배 증가, 낮은 무게중심

파이프라인 수평 추력으로 전복되기 쉽지 않음

진동 작업 조건에서 서스펜션 로드 스윙 문제 없음

편리한 설치 및 유지관리

지상 설치, 높은 고도에서 작업이 필요하지 않음

기초 위에 직접 놓고 레벨링 후 고정

상단의 조정 볼트, 지상에 서서 작동 가능

유지보수 및 교체를 위해 파이프라인을 분해할 필요가 없으며 스프링 어셈블리를 직접 꺼낼 수 있습니다.

강력한 변위 적응성

특히 파이프라인이 위쪽으로 열 변위되는 작업 조건에 적합합니다.

하향 변위에도 적용 가능하며 역방향으로 설치하면 됩니다.

측면 변위는 일정한 힘 성능에 영향을 미치지 않습니다.

일반적인 애플리케이션 시나리오 분석

현장 설치 및 시운전 가이드(14년 엔지니어링 경험을 바탕으로 함)

설치 전 검사

1. 제품모델이 설계도면과 일치하는지 확인

2. 잠금 장치의 파손 여부, 운송 중 헐거움 현상이 없는지 확인하십시오.

3. 베이스 평탄도를 확인하고, 변형이 2mm를 초과할 경우 수정 필요

설치 단계

1. 기초 레벨링: 지지 기초 표면의 레벨 오류 ≤2mm/m

2. 위치 지정 및 고정: 고정 스프링 지지대를 제 위치에 놓고 용접 또는 볼트로 베이스를 기초에 고정합니다.

3. 파이프라인 연결: 파이프라인 파이프 지지대를 브래킷 상단 플레이트와 연결하고 차가운 상태 변위를 예약합니다.

4. 부하 설정: 설계 요구 사항에 따라 상단 볼트를 조정하고 표시판을 차가운 상태 위치에 맞춥니다.

5.잠금 해제: 설치 후 운송 잠금 볼트를 제거합니다.

6. 검사 및 확인: 표시기가 끼임 없이 자유롭게 움직일 수 있는지 확인합니다.

일반적인 문제 처리

품질 관리 및 검증

원료 관리

자재인증을 받은 일반 제철소의 모든 철강재

스프링 강철에 대한 100% 경도 테스트, 자격이 없는 재료는 거부됨

사양에 따라 건조된 용접재료, 모재강도 일치

생산 공정 관리

CNC 절단 및 블랭킹, 치수 정확도 ±1mm

용접은 CO2 가스 차폐 용접을 채택하고 용접공은 인증서를 보유합니다.

스프링 열처리는 진공로를 채택하고 경도 균일도는 ±HRC2입니다.

기계 조립이 완료된 후 3번의 풀 스트로크 시험 실행

공장검사

각 스탠딩 상수 스프링 지지대는 배송 전에 다음을 완료합니다.

외관 및 치수검사

전체 스트로크 하중 테스트, 10개 측정 지점 기록

불변성 계산, ≤±5% 보장

잠금 장치 기능 테스트

변위 표시기 교정

부식 방지 코팅 두께 감지

서비스 및 지원

▶  선정지원 : 스탠딩형 솔루션의 타당성 확인을 위한 설치공간 검증 제공

▶  맞춤형 서비스: 현장 공간에 따른 특수 높이 및 특수 베이스 크기 맞춤 서비스

▶  설치 안내 : 자세한 설치 매뉴얼 제공, 주요 프로젝트 현장 안내 가능

▶  배송주기: 기존 모델의 경우 7~10일, 맞춤형 제품의 경우 15~20일

▶  품질 보증: 2년 제품 보증, 평생 기술 지원

▶  예비 부품 공급: 일반 모델 스프링 어셈블리 재고, 48시간 이내에 배송

스탠딩 상수 스프링 지지대는 공간이 제한된 작업 조건에서 일정한 힘을 가하는 파이프라인 지지를 위한 신뢰할 수 있는 솔루션입니다. 지난 14년 동안 우리는 전 세계적으로 수백 개의 프로젝트에서 서스펜션 솔루션을 구현할 수 없는 문제를 해결했으며, 우리 제품은 안정적으로 작동하며 고객으로부터 만장일치로 인정을 받았습니다.
