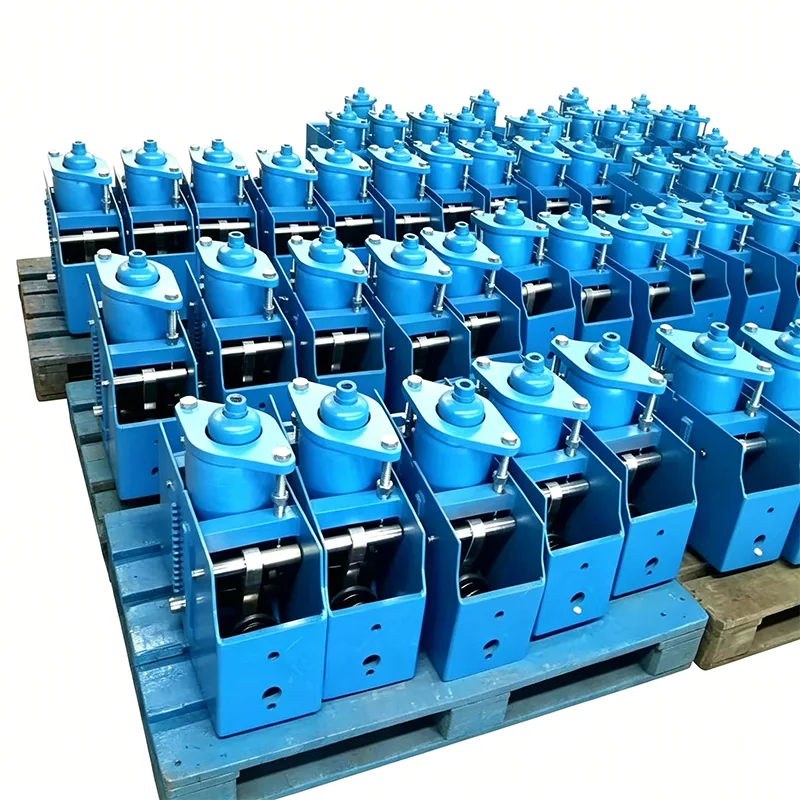

캔틸레버 상수 스프링 지지대

대규모 산업용 파이프라인 시스템에서 파이프라인이 상당한 수직 변위를 겪을 때 일반 스프링 지지대는 눈에 띄는 하중 변화를 일으키며 이는 결국 연결된 민감한 장비(예: 증기 터빈, 보일러, 압축기 등)에 막대한 추가 응력을 가하게 됩니다. Yangzhou Tianshun Pipeline Technology Co., Ltd.는 파이프라인 지원 기술 분야에서 14년간의 기술 축적을 활용하여 캔틸레버 고정 스프링 지원을 전문적으로 개발 및 제조합니다. 이 제품은 모멘트 평형 원리를 채택하여 파이프라인의 수직 변위 전체에 걸쳐 지지력이 일정하게 유지되도록 합니다. 이 기능은 부하 변화율을 엄격하게 제어해야 하는 대규모 변위 파이프라인 시스템 및 시나리오를 위한 중요한 지원 장치입니다. 이는 파이프라인 시스템에서 불리한 힘 전달을 효과적으로 방지하고 핵심 장비의 안전한 작동을 보장합니다.

일정한 스프링 지지대/행거의 유형 테스트에서 얻은 하중 변위 곡선. 가로축은 변위를 나타내고 세로축은 하중을 나타냅니다. 곡선은 전체 작업 이동에 걸쳐 대략 수평을 유지하며 열팽창 및 수축으로 인해 배관이 휘어질 때 지지력이 기본적으로 일정하게 유지된다는 것을 보여줍니다.

이 유형 테스트는 고정 스프링 장치의 하중 불변성, 전체 이동 안정성 및 작동 신뢰성을 검증합니다. 모든 생산 단위는 배송 전에 부하 교정을 거치며, 부하 편차는 ANSI/MSS-SP-58-2018 및 NB/T47038-2013에 따라 ±6% 이내로 제어됩니다.

본 제품은 주증기 배관 및 기타 고온·고압 배관 등 열변위가 큰 산업용 배관 시스템에 적용 가능합니다.

제품 기술 사양

상수 스프링 행거 사양표	예
모델/시리즈	PH, LH, 캘리포니아, CS, TH
부하 용량(작동)	0.1kN - 500kN
총 여행	50mm, 100mm, 200mm, 400mm
실제 여행	최대 600mm
부하편차(공차)	±5%(표준) / ±3%(고정밀)
설치 위치	수평 / 수직
하우징 마감	용융 아연 도금 / 에폭시
작동 온도.	-20°C ~ +80°C(주변)
스프링 코일 재질	60Si2Mn / 50CrVA
부하 조정 범위	±10%(필드 조정)

핵심 구조 및 기계적 특성

당사의 캔틸레버 상수 스프링 지지대는 캔틸레버 레버와 스프링의 정밀 결합 구조를 채택하여 복잡한 기계적 균형을 신뢰할 수 있는 엔지니어링 제품으로 변환합니다. 핵심 기술 매개 변수 및 구조적 특징은 다음과 같습니다.

기술적인 차원	성과 지표 및 엔지니어링 가치
부하변화율	이론적인 하중 변화율은 0(실제 편차 ≤5%)으로 일정한 지지력을 제공하고 추가 응력을 완전히 제거합니다.
수직 변위 용량	대변위 파이프라인 시스템을 위해 특별히 설계된 0~300mm 이상의 수직 변위 보상을 지원합니다.
캔틸레버 구조의 장점	컴팩트한 구조와 작은 공간 점유로 캔틸레버 레버 설계를 채택하여 복잡한 현장 설치 환경에 적합합니다.
소재 및 부식 방지	핵심 하중 지지 구성 요소는 고강도 합금강으로 만들어지며 표면에 용융 아연 도금 또는 부식 방지 코팅이 되어 있어 열악한 작업 조건에 적합합니다.

엔지니어링 적용 및 현장 적응성

실제 엔지니어링 응용 분야에서 파이프라인 설치는 종종 복잡한 공간 제약에 직면합니다. 당사의 캔틸레버 상수 스프링 지지대는 현장 건설의 문제점을 완벽하게 해결합니다.

정확한 냉간 상태 설정: 배송 전에 고객이 제공한 파이프라인 응력 조건 및 열 변위 요구 사항에 따라 냉간 상태 하중 위치에서 스프링을 사전 압축하고 잠급니다. 현장 설치 시 나사 기둥의 미세 조정만 하면 설계 상태에 도달할 수 있어 공사 기간이 크게 단축됩니다.

유연한 루팅 방법: 캔틸레버 구조는 다양한 루팅 조건에 적응합니다. 강철 구조물 빔, 콘크리트 기초 또는 장비 본체이든 루트 커넥터(예: 용접된 단일 플레이트, 파이프 클램프 크로스 암 등)를 일치시켜 안정적인 루팅을 달성할 수 있습니다.

시각화된 작동 상태: 고정밀 변위 표시판과 하중 스케일이 장착되어 있어 작동 및 유지 관리 담당자는 쉘을 분해하지 않고도 파이프라인이 설계된 작업 위치에 있는지 직관적으로 판단할 수 있어 일일 검사와 예방 유지 관리가 용이합니다.

엄격한 제조 및 품질 관리 시스템

배송 전 모든 제품에 대해 포괄적인 사내 테스트가 수행됩니다.

배송 전 각 제품은 완전한 사내 테스트 과정을 거칩니다. 이 프로세스에는 치수 및 육안 검사, PMI(Positive Material Identification), 경도 테스트, 해당되는 경우 MT/PT 비파괴 테스트, 하중-변위 곡선을 사용한 스프링 하중 테스트 및 코팅 두께 측정이 포함됩니다. 공장 테스트 보고서(FTR) 및 재료 테스트 보고서(MTR)가 제공됩니다.

제3자 인증에 대한 설명

내부 테스트는 ILAC가 인증한 제3자 테스트와 동일하지 않습니다. 제3자 입회시험이나 실험실 시험이 필요한 경우 별도의 선택서비스로 제공될 수 있습니다.

선택적인 제3자 검사 서비스(별도 견적)

1. 재료 테스트

이 서비스에는 화학 성분 분석, 인장 시험, 샤르피 저온 충격 시험 및 경도 시험이 포함됩니다.

2. NDT 용접

사용 가능한 방법에는 MT(자성 입자 테스트), PT(액체 침투 테스트), UT(초음파 테스트) 및 RT(방사선 검사)가 있습니다.

3. 스프링 하중 성능 테스트

하중-변위 곡선이 포함됩니다.

4. 용융아연도금/에폭시코팅 부식방지 검사

5. 입회 테스트, 공장 감시 및 선적 전 검사(PSI)

우리의 차별화된 장점

LISEGA 국제 파이프 지원 시스템에 대한 벤치마킹

당사의 제품 로드 정확도, 테스트 표준 및 문서화 시스템은 LISEGA 국제 파이프 지원 시스템을 기준으로 벤치마킹되었습니다.

표준 국내 공급업체 그 이상

제품 자체만 제공하는 표준 국내 제조업체와 달리 당사는 모든 스프링 유닛에 하중-변위 곡선을 제공합니다. 또한 제3자 SGS 테스트 및 입회 검사 준비를 돕고 해외 프로젝트에 대한 PE/CPE 엔지니어의 문서 검토를 지원합니다.

Tianshun의 캔틸레버 상수 스프링 지지대를 선택하는 이유는 무엇입니까?

깊은 기술 유산: 14년간의 업계 경험과 전문 R&D 팀을 바탕으로 파이프라인 응력 분석, 유형 선택 계산, 설치 지침까지 전체 프로세스 기술 지원을 제공합니다.

글로벌 프로젝트 검증: 이 제품은 전 세계 40여 개국의 전력, 석유화학 및 에너지 프로젝트에서 안정적으로 작동하고 있으며 여러 장치의 가동/중단 테스트 및 극한 작업 조건을 견뎌냈습니다.

맞춤형 서비스 기능: 특별한 공간 제약이나 비표준 하중 요구 사항의 경우 맞춤형 캔틸레버 구조 설계 및 엔지니어링 솔루션을 제공할 수 있습니다.

신뢰할 수 있는 판매 후 보증: 당사는 완전한 고객 파일 및 응답 메커니즘을 구축하여 정지 유지 관리 중 상태 평가, 부하 재설정 및 교체 지침을 제공하여 발전소의 운영 및 유지 관리 위험을 줄였습니다.
